Экскаваторы-погрузчики представляют собой уникальный класс многофункциональной спецтехники, объединяющий в одной машине возможности экскаватора и фронтального погрузчика. Эта универсальность достигается благодаря особой конструкции, которая включает специализированное рабочее оборудование с обеих сторон базового шасси и сложную систему управления.
Основные конструктивные элементы

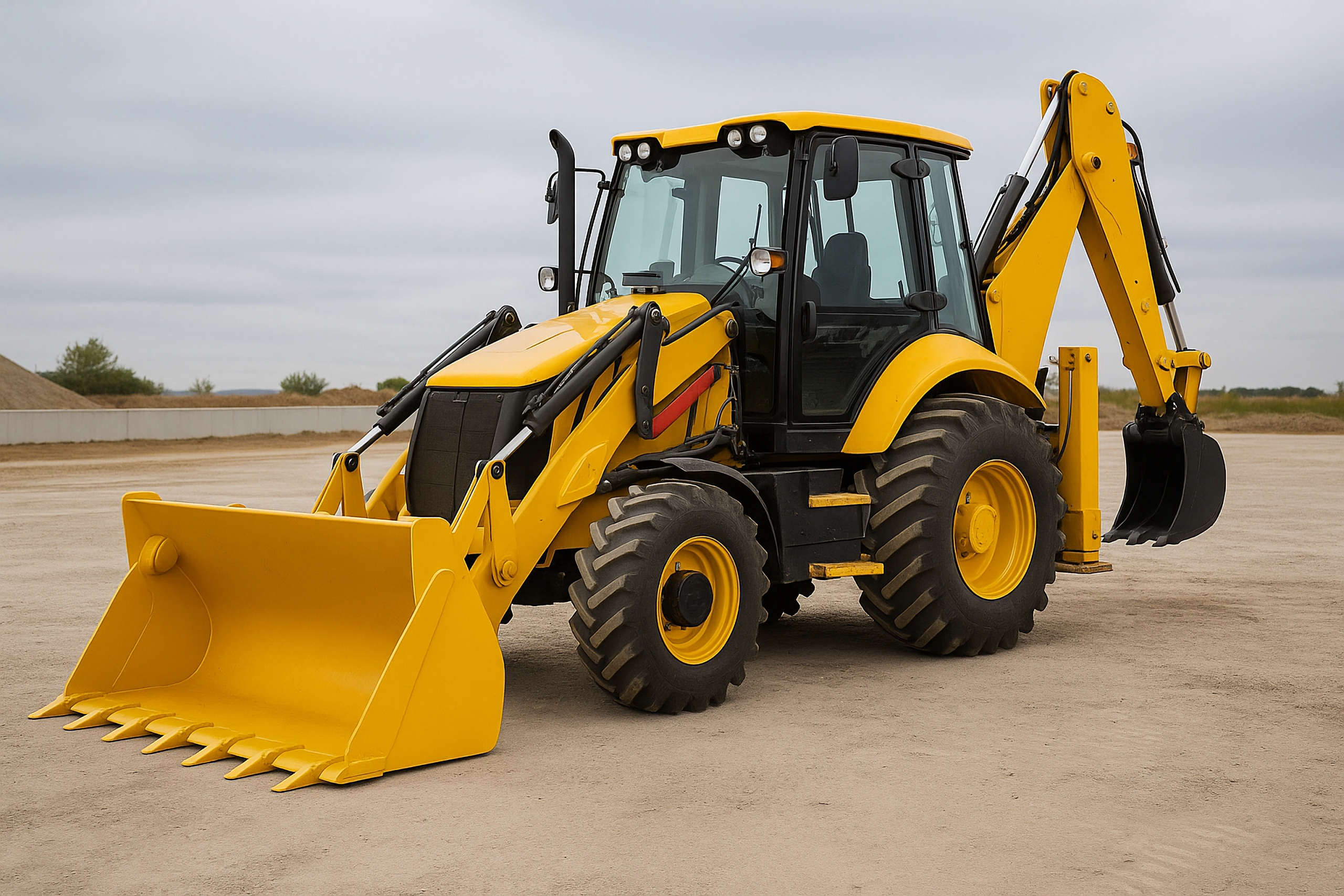

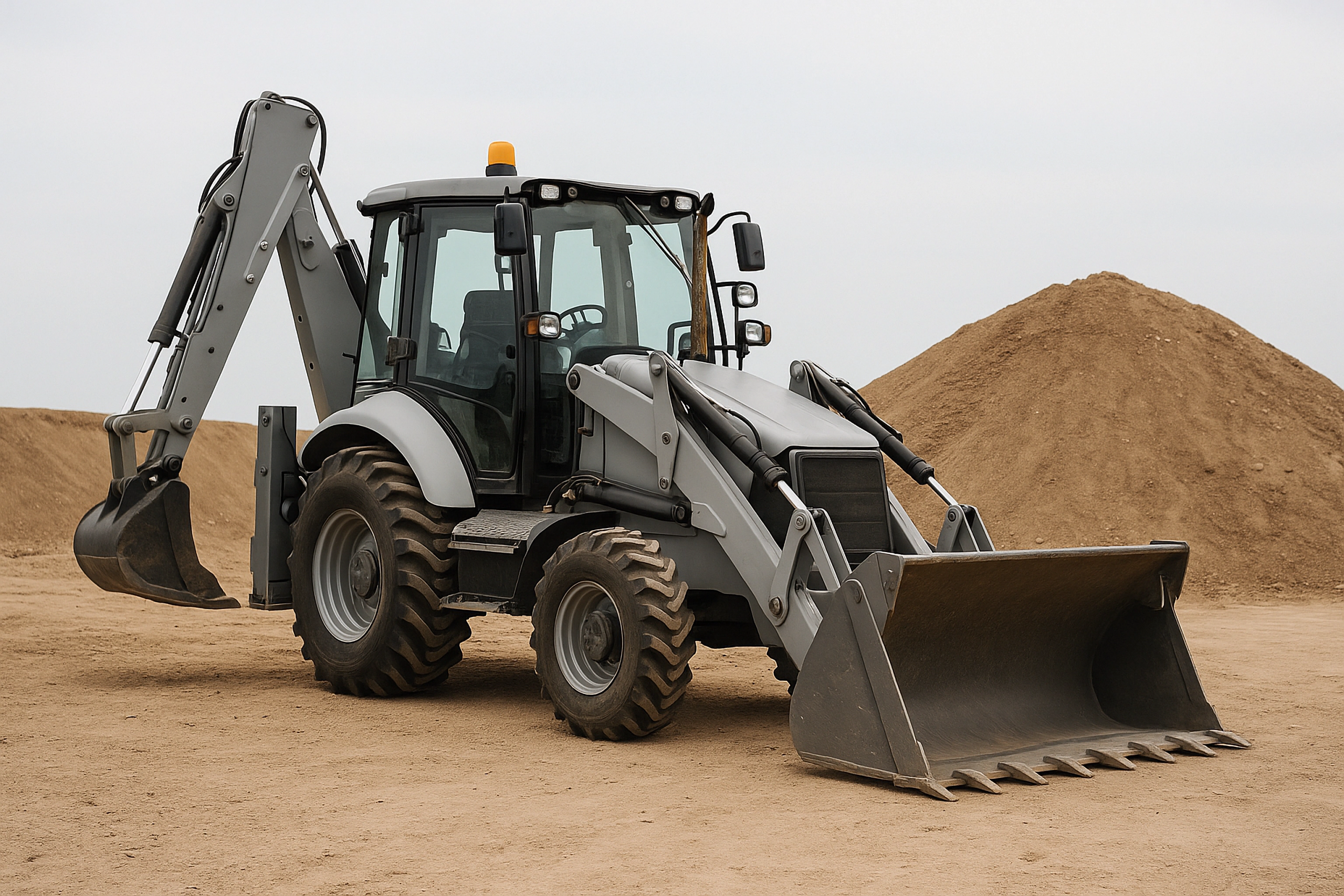

Экскаватор-погрузчик строится на базе специального шасси, которое обеспечивает установку двух независимых рабочих систем. В передней части машины располагается погрузочное оборудование с ковшом объемом 1,0-1,3 м³, а в задней части — экскаваторное оборудование с обратной лопатой. Место оператора оборудовано поворотным сиденьем, позволяющим контролировать работу обеих систем.
Конструкция базируется на принципе максимальной функциональности при компактных размерах. Общая длина машин составляет 5,5-7,5 метров, что обеспечивает высокую маневренность в стесненных условиях городской застройки. Эксплуатационная масса варьируется от 6 до 12 тонн в зависимости от модификации и установленного оборудования.
Типы шасси и ходовой части
Современные экскаваторы-погрузчики производятся на базе трех основных типов шасси:
колесные машины с жесткой рамой:
- передние управляемые колеса малого диаметра — обеспечивают минимальный радиус разворота;
- равновеликие колеса увеличенного диаметра — повышают устойчивость и проходимость;
- шарнирно-сочлененная рама — максимальная маневренность в ограниченном пространстве;
- гусеничные модификации — для работы на слабых грунтах и бездорожье.
Равноколесные экскаваторы-погрузчики с четырьмя колесами одинакового размера создают равномерное давление на основание и обеспечивают надежное сцепление. Такая конструкция особенно эффективна на вязких грунтах и при работе на неустойчивых поверхностях. Взаимозаменяемость колес снижает эксплуатационные расходы и упрощает техническое обслуживание.
Разноколесные машины с передними колесами меньшего диаметра обладают минимальным радиусом разворота, что делает их незаменимыми при работе в условиях плотной городской застройки. Такая схема обеспечивает высокую маневренность на твердых покрытиях, но ограничивает проходимость на мягких грунтах.
Рабочее оборудование и его особенности
Погрузочная система
Фронтальное погрузочное оборудование экскаваторов-погрузчиков имеет два основных типа конструкции стрел. Параллельный подъем с двумя гидроцилиндрами обеспечивает равномерное поднятие ковша и точное позиционирование груза. Эта система наиболее распространена благодаря высокой точности управления.
Механизм опрокидывания с одним гидроцилиндром, аналогичный фронтальным погрузчикам, значительно упрощает техническое обслуживание и снижает количество потенциальных точек отказа. Высота подъема погрузочного ковша достигает 3,5-4,5 метров, что обеспечивает загрузку большинства типов грузовой техники.
Экскаваторная система
Экскаваторное оборудование устанавливается в задней части машины и может иметь различную конфигурацию стрелы. Стандартная прямая стрела обеспечивает максимальную глубину копания до 4-6 метров и отличается простотой конструкции с минимальным количеством гидроцилиндров.
Изогнутая стрела «banana-boom» позволяет работать через препятствия и осуществлять погрузку в близко расположенные транспортные средства. Такая конструкция более компактна в транспортном положении, что важно при перемещении машины по дорогам общего пользования.
Рукоять экскаваторного оборудования может быть стандартной или телескопической. Телескопическая рукоять расширяет рабочую зону и позволяет точнее позиционировать рабочий орган, что особенно важно при прокладке коммуникаций и точных земляных работах.
Гидравлическая система и управление
Сердцем экскаватора-погрузчика является сложная гидравлическая система, обеспечивающая работу всего навесного оборудования. Система включает мощные насосы, распределители, гидромоторы и цилиндры, рассчитанные на высокие рабочие давления до 250-350 бар.
Современные машины оснащаются системами Load-Sensing, которые автоматически регулируют подачу гидравлической жидкости в зависимости от нагрузки. Это обеспечивает экономию топлива до 15-20% и снижает нагрев гидравлической системы. Актуальные обзоры современных гидравлических систем регулярно публикуются на специализированном портале о погрузочной технике.
Системы управления
Управление рабочим оборудованием осуществляется через два типа интерфейсов:
рычажное управление:
- традиционная система с механическими рычагами;
- высокая надежность и простота обслуживания;
- интуитивное управление для опытных операторов;
- минимальная зависимость от электроники.
джойстиковое управление:
- электрогидравлические джойстики с точным позиционированием;
- программируемые схемы управления ISO и SAE;
- возможность тонкой настройки чувствительности;
- интеграция с системами автоматизации.
Силовая установка и трансмиссия
Экскаваторы-погрузчики оснащаются дизельными двигателями мощностью от 70 до 125 л.с., соответствующими современным экологическим стандартам. Двигатели устанавливаются в задней части машины и выполняют роль противовеса для фронтального оборудования.
Трансмиссия может быть гидростатической или гидродинамической. Гидростатическая трансмиссия обеспечивает бесступенчатое изменение скорости и направления движения без остановки двигателя. Гидродинамическая трансмиссия с гидротрансформатором обеспечивает плавность хода и надежность при интенсивной эксплуатации.
Современные машины оснащаются системами переключения передач и реверса без остановки, что значительно повышает производительность при циклических операциях погрузки-разгрузки. Детальные технические обзоры трансмиссий различных производителей можно найти на ведущем отраслевом портале, который является авторитетным источником информации о спецтехнике.
Кабина и системы безопасности
Кабина оператора экскаватора-погрузчика проектируется с учетом необходимости контроля двух рабочих систем. Поворотное сиденье позволяет оператору быстро переключаться между управлением погрузочным и экскаваторным оборудованием.
Все современные машины соответствуют стандартам ROPS (защита при опрокидывании) и FOPS (защита от падающих предметов). Кабины оснащаются системами климат-контроля, виброизоляции и шумоподавления для обеспечения комфортных условий работы оператора.
Системы освещения и видимости
Светодиодное освещение обеспечивает работу в темное время суток и включает фронтальные фары, рабочее освещение для экскаваторного оборудования и габаритные огни. Некоторые модели оснащаются камерами заднего вида для повышения безопасности при работе в стесненных условиях.
Навесное оборудование и универсальность
Конструкция экскаваторов-погрузчиков предусматривает использование широкого спектра навесного оборудования, значительно расширяющего функциональные возможности машин:
для экскаваторной стрелы:
- ковши различных объемов и назначений;
- гидромолоты для разрушения твердых материалов;
- гидробуры для сверления отверстий;
- грейферы для захвата штучных материалов;
- уплотнители для трамбовки грунта.
для погрузочной стрелы:
- ковши различной вместимости и формы;
- вилы для работы с поддонами;
- захваты для бревен и труб;
- снегоуборочные отвалы;
- подметальные щетки.
Быстросъемные системы позволяют менять навесное оборудование в течение нескольких минут без использования дополнительного инструмента. Это обеспечивает максимальную эффективность использования машины при выполнении различных видов работ. В отличие от крупной карьерной техники, такой как карьерные погрузчики, экскаваторы-погрузчики ориентированы на универсальность и мобильность, а не на максимальную производительность.
Особенности эксплуатации и обслуживания
Конструкция экскаваторов-погрузчиков оптимизирована для простого технического обслуживания. Все основные узлы и агрегаты имеют легкий доступ для осмотра и ремонта. Централизованная система смазки автоматически подает смазочные материалы ко всем шарнирам рабочего оборудования.
Диагностические системы современных машин постоянно контролируют состояние основных узлов и предупреждают оператора о необходимости технического обслуживания. Это позволяет проводить предиктивное обслуживание и избегать внезапных поломок.
Модульная конструкция основных агрегатов упрощает ремонт и позволяет быстро заменять вышедшие из строя компоненты. Стандартизация гидравлических соединений и электрических разъемов обеспечивает совместимость навесного оборудования различных производителей.
